青龍CQ110耐裂威（單組份SBS橡膠防水涂料）是以苯乙烯一丁二烯一苯乙烯（SBS）共聚熱塑性彈性體作改性劑，對(duì)優(yōu)質(zhì)的石油瀝青進(jìn)行改性，并加入多種橡膠，合成樹(shù)脂、表面活性劑，乳化劑、防霉劑等多 種輔助材料，經(jīng)專用設(shè)備精制而成的一種高彈性優(yōu)質(zhì)防水涂料。

1、單組份冷施工無(wú)需現(xiàn)場(chǎng)調(diào)配，使用安全方便；

2、不含煤焦油等有毒物質(zhì)，屬環(huán)保產(chǎn)品；

3、力學(xué)性能優(yōu)異，抗拉強(qiáng)度高，延伸率高；

4、粘結(jié)力特強(qiáng)，耐老化，具高彈性、更適合結(jié)構(gòu)易開(kāi)裂和變形部位的防水；

5、具較強(qiáng)的自愈能力，可自我修復(fù)被刺穿的孔洞，防水質(zhì)量有保證。

1、各類屋面及衛(wèi)生間防水工程；

2、地下維護(hù)結(jié)構(gòu)的防水工程；

3、地下室、游泳池、人防工程、地鐵工程、隧道等防水工程。

4、特別適用于結(jié)構(gòu)復(fù)雜、易變形和開(kāi)裂的異形部位防水。

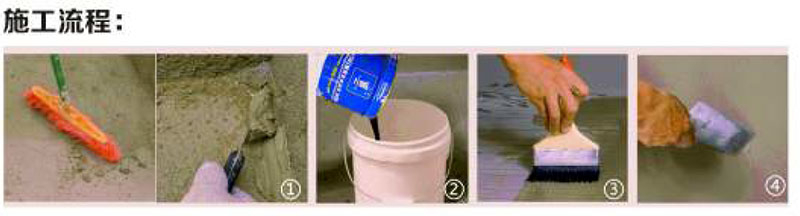

1、基面處理：要求干燥（含水率<8％）、干凈、堅(jiān)實(shí)、平整、無(wú)塵土、無(wú)油污。陰陽(yáng)角應(yīng)做成圓弧形，節(jié)點(diǎn)部位要預(yù)先處理；

2、打底涂層：為便于施工和保證涂膜質(zhì)量，用“青龍牌”CQ110耐裂威專用基層處理劑，對(duì)基層進(jìn)行均勻涂布，待其干后（約6-8h），方可進(jìn)行涂料施工；

3、涂料施工：用橡膠刮板或棕刷均勻地將涂料涂刮在基面上，本產(chǎn)品涂覆通常分三遍進(jìn)行，每遍涂層約為0．5mm厚；涂覆時(shí)必須等上一涂 層干透以后（約6-8h）方可進(jìn)行下一涂層施工；

4、做隔離層：涂層實(shí)干后（約3d），在其面上鋪一層無(wú)紡布或玻纖布作隔離層（30-50g/m2 ）；

5、參考用量：涂料：2.3-2.5kg/m2 （厚度為1.5mm）基層處理劑：0.2kg/m2

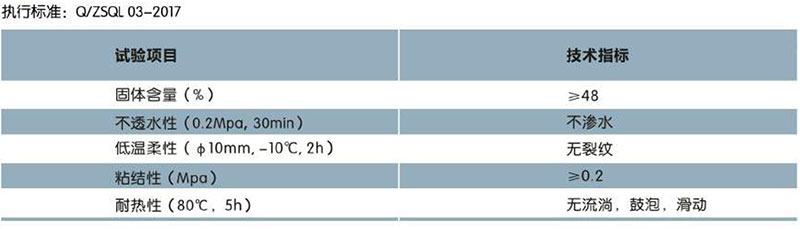

1、本產(chǎn)品應(yīng)存放于5℃~40℃通風(fēng)陰涼處，防日曬雨淋并遠(yuǎn)離火源；

2、本品為非危險(xiǎn)品，可安全運(yùn)輸；

3、產(chǎn)品貯存期為12個(gè)月；

4、產(chǎn)品包裝分為：涂料：5kg/鐵桶、15kg/鐵桶。

1、涂料有沉淀，屬正常情況，使用時(shí)應(yīng)隨用隨攪拌；

2、施工溫度宜在5℃以上，施工時(shí)要保證施工環(huán)境空氣流通順暢；

3、涂布過(guò)程中，若發(fā)現(xiàn)氣泡，應(yīng)在半小時(shí)內(nèi)用針滾將其刺穿，該涂料其有獨(dú)特的自愈能力，不影響涂膜質(zhì)量；

4、施工過(guò)程中，涂膜應(yīng)避免接觸二甲苯，汽油等有機(jī)溶劑。
